油套管在線水壓檢測系統

時間：2024年11月

客戶：華東油氣分公司

項目名稱：油套管在線水壓檢測系統

項目簡介：油套管在線水壓檢測系統用于對油(套)管連接處的水密封檢測，采用水壓壓降法，檢測部位為油(套)管密封螺紋連接處，檢測區域即為封隔器與油(套)管之間的環狀密封空間。油套管在線水壓檢測系統主要包括以下幾部分：

1. 空氣壓縮機及后置處理裝置；

2. 水箱及加熱；

3. 懸臂吊；

4. 電氣控制系統及附件；

5. 氣動絞車及移動試壓撬；

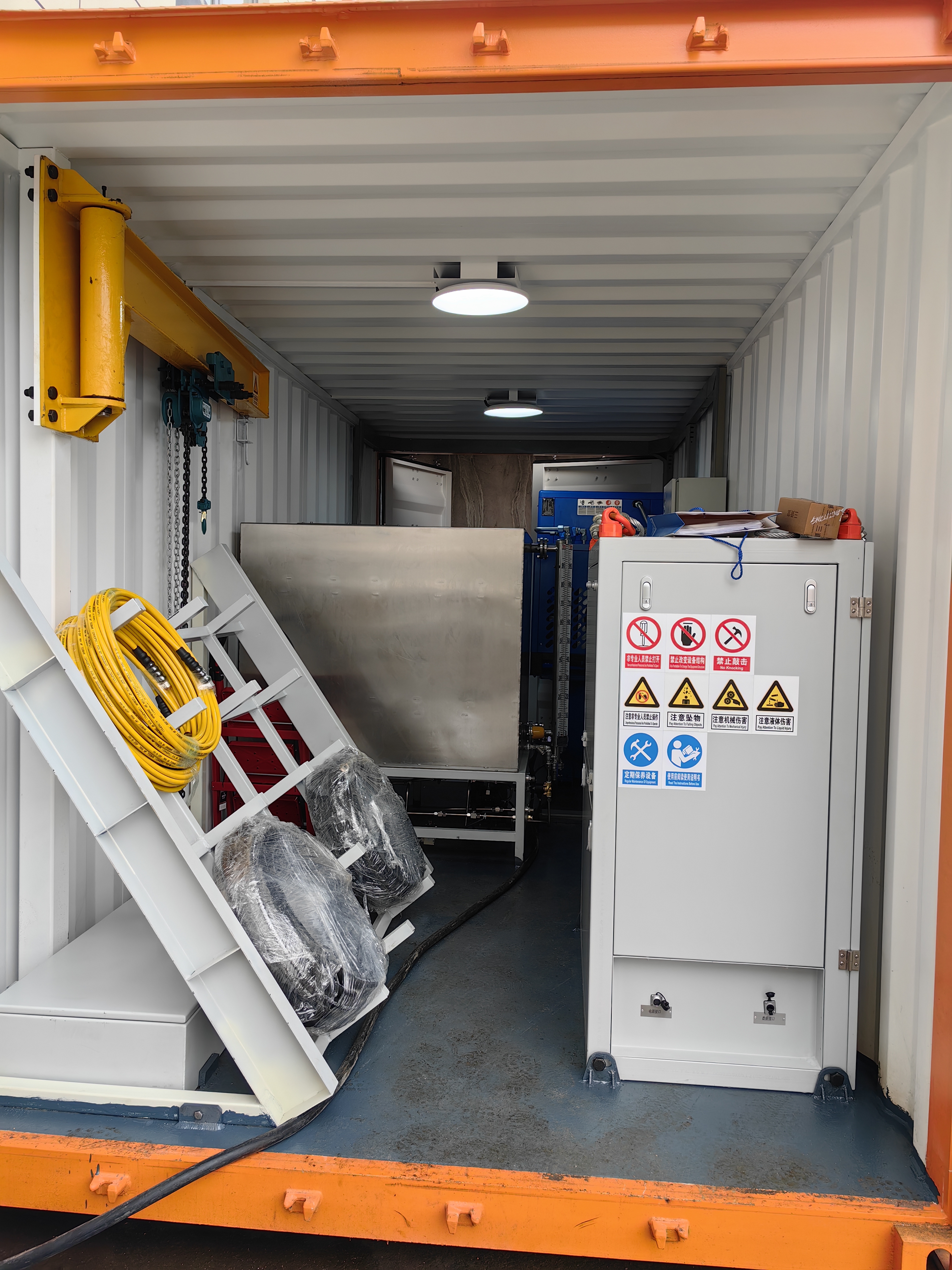

空氣壓縮機及后置處理裝置、水箱及加熱集成安裝在1個集裝箱撬內，氣動絞車及移動試壓橋集成安裝在1個移動吊裝柜式撬內，可以固定在集裝箱內，也可以通過懸臂吊移動到撬體外使用；集裝箱撬內預留有柜式撬、現場連接管線、現場電纜的放置空間，設備運輸時柜式撬固定在集裝箱撬內。

    主要技術參數

工作介質：水或冷卻液

水箱容積：1500L

工作壓力：20MPa

壓力變送器：0-40MPa 精度±0.5%；

壓力表：0-40MPa 100mm 表徑，精度±1.0%；

最大驅動氣壓力：0.85Mpa(120 PSI)；

空壓機：全性能一體式， 螺桿機，冷干機，儲氣罐，三級過濾，0.8MPa 3.7nm3/min 22kw

加熱器功率：220V 3KW

懸臂吊起吊重量：1T

氣動絞車起吊重量：1T

氣動絞車鋼絲繩規格：10mm 120 米

設備總供電要求：380V 30KW

設備尺寸：長 6.1×寬 2.44×高 2.6 （米）

設備重量：約 5（噸）

（可定制）
