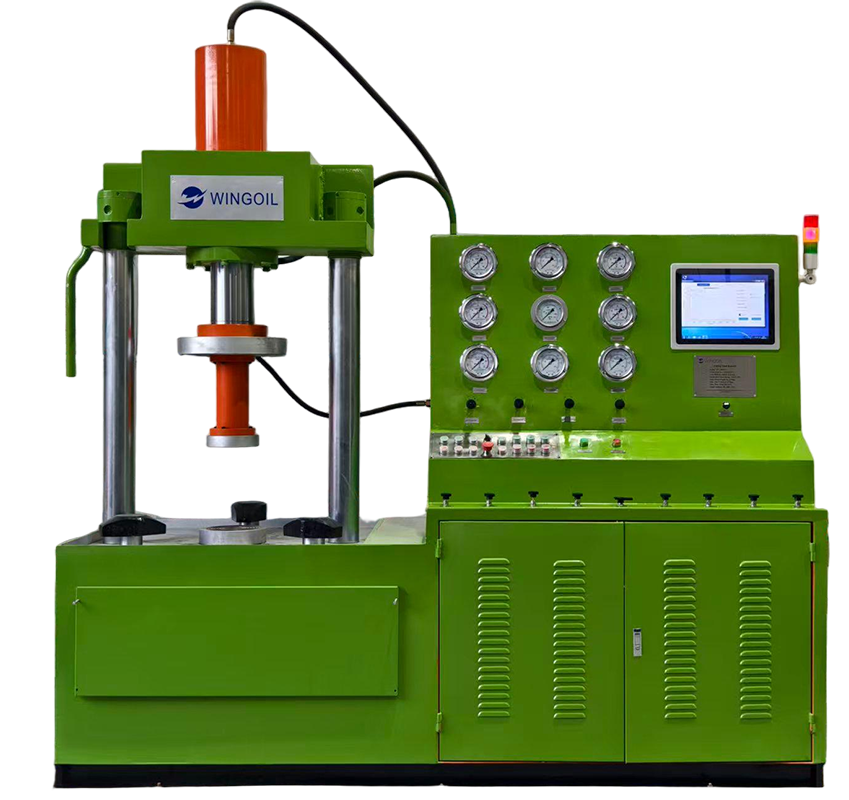

閥門測試臺

  概述

  本套閥門測試臺主要適用于法蘭式閥門的檢測高壓測試、內漏和外漏的檢驗。其采用高品質氣動和液壓元器件，能夠保證運行的穩定性和安全。立式結構設計，通過更換密封頭，能夠?qū)崿F(xiàn)不同規格閥門法蘭盤試壓要求。

  標準

  GB/T 12241 安全閥一般要求

  GB/T 12242 壓力釋放裝置性能試驗規范

  GB/T 12243 彈簧直接載荷式安全閥

  主要參數

  系統包括三大模塊：液壓裝夾單元、高壓測試單元和數據曲線記錄單元。

  液壓裝夾單元

  閥門采用端面密封，抓爪直接夾緊閥門外法蘭面，對測試閥門無外力影響。

  高壓測試單元

  高壓測試的主要元器件是增壓設備和高壓控制元器件，采用的所有高壓元器件均為高品質產品，能夠保證運行的平穩性和安全性，并且在運行過程中噪音低、無振動，最高使用壓力可達105Mpa .

  數據曲線記錄單元

  設備通過壓力傳感器采集測試壓力，傳輸至數據處理系統，再通過組態軟件顯示到電腦顯示器上，輸出實時曲線，觀測測試過程。

  結構形式： 單體式

  開檔間距： 450-1500mm

  卡盤行程：225mm

  卡盤升稱： 95mm

  夾緊油缸直徑： 160mm

  電機功率：5.5KW

  工作壓力：1.6Mpa

  測試介質： 水

  工件范圍： DN250-DN500

  液壓油：46 抗磨液壓油

  特點

  1. 高品質氣動和液壓元器件，運行平穩，安全可靠。

  2. 采用液壓夾持，夾持力大，密封可靠。

  3. 集成多個工具箱，能夠存放全套閥門檢修、測試工具

  4. 采用微機控制試驗過程，實時顯示壓力-時間曲線，試驗壓力等值，試驗結果可自動保存，也可打印輸出，斷電后自動保存試驗結果

  5. 計算機數據采集處理，打印輸出環境/介質溫度、循環次數和循環壓力波形
