油套管密封氦氣檢測系統

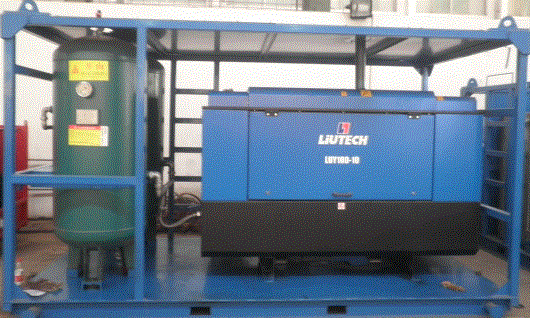

主要安裝柴油空壓機和儲氣罐，提供大排量的的潔凈壓縮空氣

  主要技術參數：

   工作壓力：1—10bar                    流量：10方/min

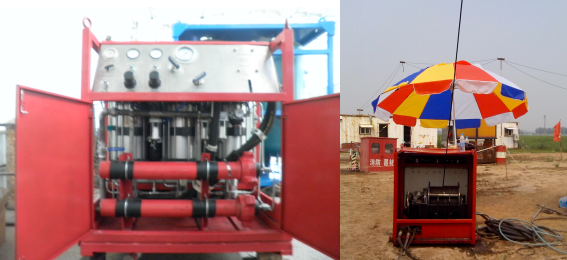

二、增壓撬

   拖載氣體增壓泵、動力絞車、控制柜。

   增壓泵將混合氣體增壓至使用壓力，并無極調節；

    動力絞車的鋼繩懸吊封隔器，控制其在油、套管中的起下。

   主要技術參數：

   最高工作壓力：1050bar              流量：200NL/min

   絞車速度：1—48m/min               絞車載荷：5T

三、氦、氮?dú)饣炫鋬x拖撬

   包括1:9氦氣、氮?dú)饣炫鋬x，減壓閥，截止閥，安全閥以及過濾器等主要部分?；炫鋬x將氦氣、氮?dú)獍凑?/span>1:9比例進行混合，為增壓撬提供增壓氣體。

    主要技術參數：

   混配比：氦氣/氮?dú)?1：9   最大處理氣量：117.5方/H

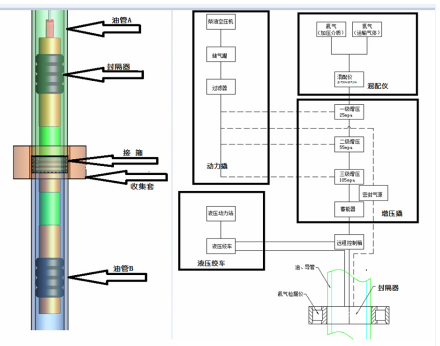

四、高壓驗封封隔器

   主要作用是封隔油、套管接箍上下管腔，形成驗封空間。

 主要技術參數：

   坐封壓力：10—15Mpa         最高使用壓力：90Mpa

   我公司常用的量產封隔器為3寸和2寸7的封隔器，其他規格尺寸需要另行加工，封隔器的現場裝配：

五、氦氣檢測儀

   包括收集套和顯示系統。 收集套可合攏和打開，使用時套在油、套管接箍上，以免滲漏出來的氦氣過快逃逸，影響氦檢儀檢測。顯示系統可顯示和記錄檢測數據，并在超過設定值時報警。

   主要技術參數：

   檢漏精度：1x10-7mbar.l/s   傳感器響應時間：小于450ms
